Топки механические с шурующей планкой (ТШПм) теплопроизводительностью 1,0; 1,5; 2,0; 2,5 МВт предназначены  для сжигания сортированных и рядовых каменных углей марки Г и Д с калорийностью 5400 -5600  ккал/кг  и бурых углей. При сжигании бурых углей производительность топки снижается на 10 - 30 % (в зависимости от влажности и калорийности). Допускается использование бурых  углей марки Б3  без применения воздухоподогревателей в газовоздушном тракте котла. При сжигании бурых углей марок Б1 и Б2 (повышенной влажности) необходимо применение воздухоподогревателя.

Топки комплектуются с паровыми котлами  производительностью  от 1до 3 т/ч и водогрейными котлами теплопроизводительностью от 1 до 2,5 МВт.
Топки устанавливаются в котельных, оборудованных системой подачи топлива в бункер и системой золоудаления .

Технические данные ТШПм

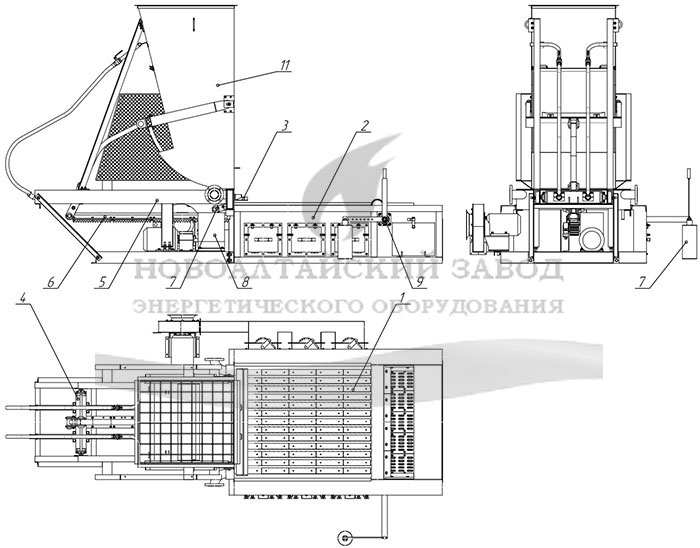

В соответсвии с рисунком ниже, топка ТШПм состоит из решетки колосниковой 1, основания 2, планки шурующей 3, каретки 4, рамы каретки 5, штанги 6, опоры штанги 7, привода каретки 8, вала с опрокидывающимися колосниками 9, механизма поворота зоны опрокидывания 10, бункера 11.

Решетка колосниковая состоит из беспровальных колосников, которые крепятся с помощью болтов к водоохлаждающей решетке из труб между передним и задним коллекторами. Решетка колосниковая предназначена для поддержания горящего слоя топлива.

Основание состоит из щек, к которым приварены  решетка колосниковая, рама из швеллеров для крепления привода топки и рамы каретки, перегородки одна на ТШПм-1,0, по две на ТШПм-1,5 и ТШПм-2,0 и три на ТШПм-2,5, передняя стенка и задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива

Шурующая планка состоит из собственно планки и труб, через которые подается вода для охлаждения  планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее топливо.

Каретка состоит из двух швеллеров с закрепленными между ними фланцевыми подшипниковыми узлами, кронштейнами для крепления штанги и тяги секторного питателя, зажимами для фиксации шурующей планки относительно каретки. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера.

Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей.

Опора штанги состоит из стойки,  ролика,  оси. Опора штанги служит для направления движения штанги  в коробе. Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Бункер служит для создания запаса топлива  и  подачи его на решетку при  помощи  секторного  питателя.  Секторный питатель  закреплен  на осях, снабженных  масленками  для  смазки. Секторный питатель приводится в движение тягой. Для  уменьшения зависания топлива в корпусе бункера служит  качающаяся перегородка. Усилие, необходимое для движения шурующей планки и секторного питателя, создается  приводом. Привод состоит из электродвигателя типа 4А112МВ8У3  мощностью 3 КВт, числом оборотов 750 и редуктора типа Ч125-63-52-У3.

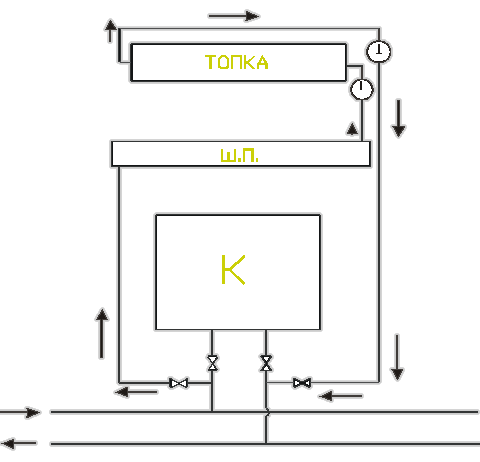

Схема охлаждения топки с шурующей планкой

Опрокидывающиеся  колосники, расположенные на валу между щеками, служат для дожигания  несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение при помощи механизма поворота зоны опрокидывания. На боковой стенке основания имеется люк ревизии.

Подвод воздуха к топке односторонний с правой или  левой стороны топки. Для регулирования воздуха  применены воздушные клапана установленные на щеке со стороны подвода воздуха. На противоположной щеке предусмотрены окна для удаления провала, которые закрыты люками с откидными дверцами.

Комплект поставки ТШПм

• Блок топки ТШПм - 1 шт.
• Механизм поворота зоны опрокидывания - 1 шт.
• Вентилятор ВД-2,8(7,5х3000) - 1 шт.
• Воздуховод - 1 шт.
• Кран шаровый Ду-25, Ру16 - 2 шт.
• Рукав РВДII-20-18 - 2 шт.
• Техническая документация - 1 комплект

Топки изготавливаются правого (механизм поворота расположен справа) и левого (механизм поворота расположен слева) исполнения.

Топка  представляет собой неподвижную колосниковую решетку, по которой перемещается слой топлива  при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении,а также подъем его и переваливание через планку. Когда планка движется назад, то  топливо смещается только на 15-25% от величины сдвига в прямом направлении (относительно расстояния до угольного бункера).

Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

При использовании угля с повышенной влажностью, а также содержа-нием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины.
